Vad är rörflänsar?
Flänsar Allmänt
Flänsar används för att ansluta rör, ventiler, pumpar och annan utrustning för att konstruera ett rörledningssystem. Dessutom underlättar det rengöring, inspektion och anpassning. Vanligtvis är flänsar svetsade eller skruvade. Två flänsar skruvas ihop med ett tätningsmedel mellan dem för att skapa en flänsförbindning.
De mest använda flänstyperna inom Petro- och kemisk industri är.
Alla typer utom överlappsfogflänsen är försedda med en upphöjd flänsyta.
Komponenter för flänsar
Rörflänsar är skapade av en mängd olika material, inklusive rostfritt stål, gjutjärn, aluminium, mässing, brons och plast, men det vanligaste materialet är kolstål som har smidd och bearbetat.
Dessutom, för specialiserade applikationer, är flänsar, som kopplingar och rör, ofta invändigt fodrade med lager av material av en helt annan kvalitet än själva flänsarna.
I de flesta fall bestäms materialet i en fläns under valet av röret; flänsar är vanligtvis gjorda av samma material som röret.
Om inget annat anges följer alla flänsar som täcks av denna webbplats ASME- och ASTM-standarderna. ASME B16.5 diskuterar dimensioner, dimensionstoleranser etc., medan ASTM beskriver de olika materialegenskaperna.
Mått för flänsar
Varje ASME B16.5-fläns har en uppsättning föreskrivna dimensioner. Om en ritare i Japan, en arbetsförberedare i Kanada eller en rörmontör i Australien hänvisar till en svetshalsfläns NPS 6, klass 150, schema 40 ASME B16.5, hänvisar det till flänsen på bilden nedan.
Om flänsen beställs vill leverantören veta kvaliteten på materialet. ASTM A105 är en smidd fläns av kolstål, medan A182 är en smidd fläns av rostfritt stål.
Därför måste en korrekt beställning till en leverantör ange två standarder.
Svetshalsfläns NPS 6, klass 150, schema 40, ASME B16.5 / ASTM A105
A - Ø192,1|OD - Ø168,3|L - Ø22,4|ID - Ø154.1|G - Ø215,9|K - Ø241,3|D - Ø279,4|B - 25.4|H - 88.9|RF-höjd - 1.6
Flänsen ovanför har 8 bulthål och en svetsfas på 37,5 grader (röd cirkel). Alla angivna mått är i millimeter. Den upphöjda ytan (RF) behöver inte specificeras, eftersom ASME B16.5, varje fläns som standard levereras med en upphöjd yta. Endast en annan design (Ring Type Joint (RTJ), Flat Face (FF) etc., bör specificeras.
Flänsade skruvförband
En bultad flänsanslutning är en blandning av många komplexa element (fläns, bultar, packningar, process, temperatur, tryck, medium). Alla dessa faktorer är sammankopplade och beroende av varandra för ett bra resultat.
Av avgörande betydelse för tillförlitligheten av flänsförbandet är kompetent kontroll av fogtillverkningsproceduren.
Typisk skruvad flänsanslutning
Sedan ett antal år tillbaka har branschen insett vikten av installation och montering.
I Europa har tyngdpunkten legat på att säkerställa att sammanfogning utförs av utbildade och validerade experter, och detta har resulterat i framtagandet av TS EN 1591 Part 4, en europeisk teknisk standard. Denna standard gäller för bulttekniker och deras övervakare, ansvariga ingenjörer, som tar bort, monterar och drar åt bultförbanden på viktiga servicetrycksystem av alla konfigurationer.
Standarden tillhandahåller en metodik för utbildning och utvärdering av tekniker som är engagerade i tillverkning och demontering av flänsförband, och kan jämföras med utbildningskraven för svetsare som utför tryckkärlsarbete. Dess publicering belyser betydelsen av kompetent övervakning av fogtillverkningsprocessen för att säkerställa att flänsen fungerar utan att läcka.
En skruvad flänsförbindning kan läcka av flera orsaker, inklusive packningen.
Även när alla de komplexa inbördes beroende komponenterna i en skruvförbandsflänsförbindning fungerar i perfekt harmoni, kommer den enskilt viktigaste faktorn som avgör framgången eller misslyckandet med den bultförbandsflänsanslutningen att vara installatörens uppmärksamhet på korrekta installations- och monteringsprocedurer. Om den utförs på rätt sätt kommer monteringen att förbli läckagefri under den avsedda livslängden.

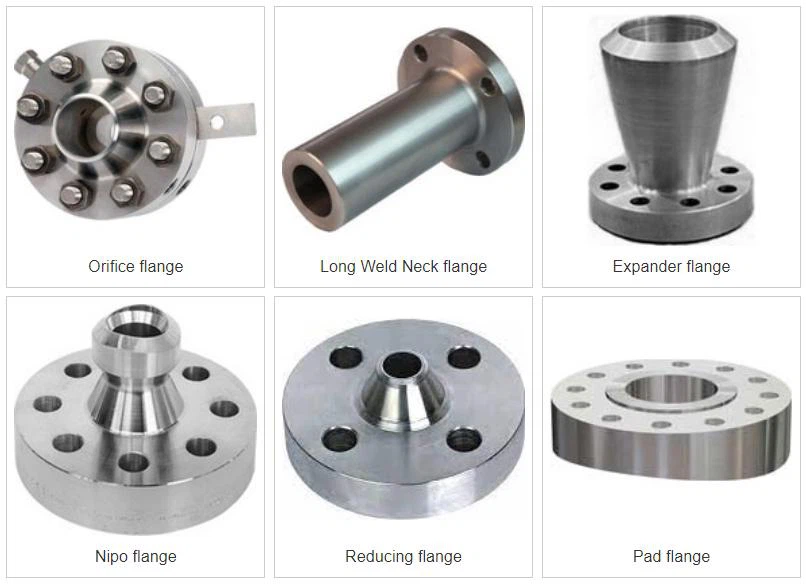

Det finns fortfarande ett antal specialflänsar som t.ex.
Vad är en flänskoppling?
Flänsade kopplingar används för att ansluta två eller flera rör. Varje rör ska ha en fläns, som är en upphöjd ås som går runt rörets yttre omkrets. Med hjälp av bultar, klämmor eller andra fästelement förenar installatörerna de två flänsarna genom kompression. I stället för konventionella gängade kopplingar, svetsning eller lödning, kan en flänskoppling användas. Vissa typer av flänsar kombineras med svetsning eller lödning för att göra en starkare rörfog.
Genom sin funktion eller utseende kan olika typer av flänsbeslag identifieras från varandra. Beslag som används på extremt stora rör eller gasledningar har en fläns med en slät yta och en följd av förborrade hål. När två av dessa flänsförsedda beslag är sammanlänkade sätts bultar i flänsarnas hål för att skapa en robust, långvarig anslutning. Högtrycksapplikationer kan använda en flänsförsedd koppling med en avsmalnande hals. Denna form av anslutning kräver vanligtvis både svetsning och bultning för att motstå det enorma tryck som utövas av rörets innehåll.
Installatörer som måste lägga till en flänskoppling i fält kan välja en gängad koppling, som har invändiga gängor som liknar de som finns längst ut på de flesta rör. Detta gör det möjligt för installatören att enkelt skruva fast kopplingen på röret för att säkra den. En gängad koppling gör det enkelt för arbetare att skära rör till vilken storlek som helst som krävs för snabba reparationer, och sedan tillverka gängor på änden med en rörgängare för att få plats med flänsen.
Beroende på dess avsedda syfte kan flänsbeslag ha ett antal profiler. För att länka samman två rör i en vinkel har armbågskopplingar en krökt form med flänsar i vardera änden för en stabilare anslutning. En tee-formad flänskoppling förbinder två rör i ett enda lopp med ett vinkelrätt rör, medan en Y-formad koppling förbinder tre rör som löper i tre vinklar. Vissa flänsförsedda kopplingar kan ha en fyrvägs- eller korsformad konfiguration för att tillåta fyra oberoende rör.
Ett flertal flänskopplingar används i kombination med specifika packningar för att undvika läckor vid sammankopplingen av två rör. Dessa packningar kallas ibland för "o-ringar" och är gjorda av gummi eller syntetiska material. När flänsförsedda beslag tillverkas med extremt exakta toleranser och flänsens yta är mycket slät, kan det hända att läckageförebyggande inte kräver användning av en packning. Under vissa omständigheter kan fett eller smörjmedel användas istället för en o-ring för att hjälpa till att täta eventuella mellanrum mellan flänsarna.
